Ж/б панели БЭНПАН Премиум

БЭНПАН Премиум — это трехслойные железобетонные ребристые утепленные панели, предназначенные для капитального домостроения. Ребра жесткости ж/б панелей БЭНПАН Премиум скрыты внутри. Внешние поверхности панели образованы фибробетонными слоями, между которыми заложен слой утеплителя.

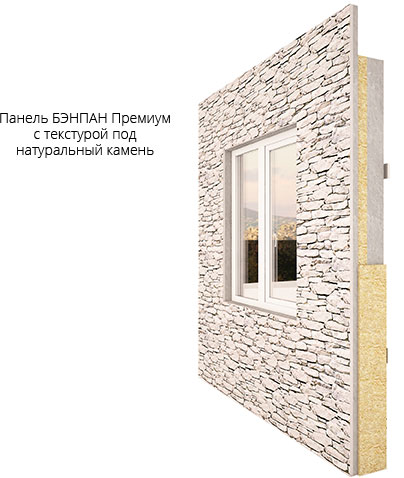

Стеновые панели БЭНПАН Премиум

Железобетонная стеновая панель БЭНПАН Премиум имеет трехслойную конструкцию, состоящую из наружного слоя фибробетона класса Б35 толщиной 40 мм, внутреннего теплоизоляционного слоя толщиной 160 мм и внутреннего слоя фибробетона класса Б30 толщиной 80 мм.

Размер и форма железобетонной стеновой панели БЭНПАН Премиум, а также наличие оконных и дверных проемов определяются проектом. Максимальная высота панели может достигать 3,05 метра, а длина — 7 метров.

Панель БЭНПАН Премиум

Применение:

  • Наружная стеновая панель

Габаритные размеры:

  • Высота – 1800, 2740, 3050 мм
  • Длина – в пределах от 450 до 7000 мм
  • Толщина – 260 мм

Используемые материалы:

  • Фибробетон – В30
  • Арматура класса А500С
  • Утеплитель – минеральная вата или пенополистерол

Класс пожарной опасности материала – КМ0 (НГ)

Предел огнестойкости – REI 240

Вес ж/б панели – 250 кг/м2

Морозостойкость – F200

Коэффициент сопротивления теплопередаче 3,02 R*м2С/Вт (может быть увеличен при применении ЭППУ и PIR панелей)

Плита перекрытия БЭНПАН

Плиты перекрытия БЭНПАН представляют собой двухслойную ребристую конструкцию, состоящую из наружного слоя фибробетона толщиной 50 мм и внутреннего теплоизоляционного слоя толщиной 40 мм. Плиты перекрытия БЭНПАН имеют продольные (с шагом 400 – 600 мм) и торцевые ребра жесткости (шириной в диапазоне 100 - 235 мм).

Технологические отверстия для прокладки инженерных коммуникаций предусматриваются на этапе производства. Ребра и полка плиты армируются стержневой арматурой класса А500 С и проволочной арматурой класса В500С.

Применение:

  • Плита перекрытия

Габаритные размеры:

  • Высота – 305 мм
  • Длина – 3000, 3600, 4200, 4800, 5400, 6000, 6600, 8000 мм
  • Ширина – 1200, 1800, 2400 мм

Используемые материалы:

  • Фибробетон – В30
  • Арматура класса А500 диаметром от 10 до 20 мм
  • Утеплитель – минеральная вата, пенополистирол
  • Металлический оцинкованный профиль 0,5 мм

Класс пожарной опасности материала – КМ0 (НГ)

Предел огнестойкости – REI 60

Вес ж/б панели – 320 кг/м2

Морозостойкость – не ниже F200

Расчетная нагрузка – 4,0 кПА, 6,0 кПА, 8,0 кПА

Выпуск согласно ТУ 5842-002-54977622-2013

Соединение ж/б панелей БЭНПАН Премиум

Соединение несущих стеновых панелей БЭНПАН Премиум с фундаментом и плитой перекрытия и между собой осуществляется при помощи сварки закладных деталей. Панцирный стык панелей обеспечивает сплошную бесшовную поверхность фасада.

Соединения стеновых панелей БЭНПАН Премиум с панелями БЭНПАН осуществляется при помощи анкер-шпилек.

Данный способ соединения является традиционным для панельного домостроения и позволяет значительно увеличить скорость монтажа.

Внутренняя и внешняя поверхности ж/б панелей БЭНПАН Премиум полностью подготовлены под финишную отделку и не требуют штукатурки. Также выпускаются ж/б панели с предустановленным оконным блоком, что значительно сокращает время строительства.
