У панельного дома тепло и герметичность зависят не только от характеристик отдельной панели, но и от того, как устроена вся стеновая система. В технологии БЭНПАН этот вопрос решается комплексно: проектируется непрерывный тепловой контур, панели изготавливаются с точной заводской геометрией, а соединения выполняются по разработанным узлам.
В домах БЭНПАН мостики холода в местах стыков исключены конструктивно. Этому помогают замковые соединения, уплотнители, сплошной слой теплоизоляции и совместное использование панелей БЭНПАН Апекс и БЭНПАН Премиум. В результате наружные стены образуют единый защищённый контур без разрывов утепления.
Как устроен стык панелей БЭНПАН
Стык выполняет сразу несколько функций: соединяет элементы дома, препятствует движению воздуха, защищает конструкцию от влаги и обеспечивает непрерывность теплового контура.
У обычных панельных конструкций слабым местом нередко становится зазор между соседними элементами. Если его приходится формировать и заполнять непосредственно на площадке, результат во многом зависит от точности монтажа и качества ручных работ.
В технологии БЭНПАН геометрия соединений формируется при заводском изготовлении панелей. Элементы стыкуются через замковые пазы и уплотнители. Это позволяет получить плотное соединение и сохранить непрерывность утепления по всему наружному контуру дома.
Почему в домах БЭНПАН не образуются мостики холода в стыках
Мостик холода появляется там, где утепляющий слой прерывается или внутри конструкции возникает участок с существенно более высокой теплопроводностью. Через такую зону тепло уходит интенсивнее, а температура внутренней поверхности стены может снижаться.
В домах БЭНПАН этот риск исключается ещё на этапе проектирования стеновой системы. Утеплитель не заканчивается у края одной панели и не начинается заново после пустого монтажного зазора. Теплоизоляционный контур продолжается через примыкание соседних элементов.
Дополнительную роль играет заводская точность панелей. Равномерная геометрия соединений позволяет устанавливать элементы без случайных широких зазоров, которые затем пришлось бы компенсировать монтажными материалами непосредственно на объекте.
Зачем совместно используются БЭНПАН Апекс и БЭНПАН Премиум
При строительстве дома применяются разные типы панелей, поскольку различные участки наружного контура выполняют разные конструктивные задачи.
БЭНПАН Апекс — это трёхслойные железобетонные ребристые утеплённые панели увеличенной толщины, предназначенные для капитального домостроения. Они формируют тёплый и прочный контур здания.
БЭНПАН Премиум — утеплённые панели с готовым вариантом наружного фасада и гладкой внутренней бетонной поверхностью. Их конструкция позволяет совместить несущую функцию, теплоизоляцию и фасадное решение в одном заводском элементе.
Совместное использование панелей БЭНПАН Апекс и БЭНПАН Премиум позволяет подобрать оптимальное решение для разных участков здания и сохранить единый тепловой контур. Панели не рассматриваются как отдельные фрагменты стены: они проектируются и монтируются как части одной системы. Благодаря этому в углах и примыканиях не возникают разрывы утепления, способные превратиться в мостики холода.
Как предотвращается продувание
Продувание возникает, когда между улицей и помещением остаётся непрерывный воздушный канал. В обычном строительстве причиной могут стать неравномерно заполненный шов, загрязнённая поверхность, случайный разрыв герметизирующего слоя или слишком большой монтажный зазор.
В домах БЭНПАН герметичность обеспечивается не одной полосой пены или герметика. Она заложена в самой конструкции соединения. Замковая геометрия панелей, уплотнители и непрерывный слой утепления последовательно перекрывают путь холодному воздуху.
Такой подход надёжнее попытки устранить продувание только наружной или внутренней герметизацией уже после сборки дома. Правильно выполненный узел сразу становится частью общего теплового контура.
Какую роль выполняют EPDM-уплотнители
В стыках панелей БЭНПАН применяются EPDM-уплотнители. Эластичный материал заполняет предусмотренную зону соединения и помогает сохранять герметичность при изменении температуры и небольших эксплуатационных деформациях.
Уплотнитель работает вместе с замковой формой стыка и утепляющим слоем. Поэтому герметичность не зависит от одного материала: её обеспечивает последовательная работа всех элементов узла.
Что происходит в углах и вокруг проёмов
Углы дома, оконные и дверные проёмы требуют особого внимания, поскольку в этих местах соединяются несколько элементов. В технологии БЭНПАН такие участки рассматриваются как отдельные проектные узлы.
Конфигурация панелей, расположение утеплителя и порядок монтажа определяются заранее. Это позволяет сохранить непрерывность теплоизоляции не только на прямом участке стены, но и в угловых соединениях, около окон, дверей и в местах примыкания перекрытий.
Оконные и дверные проёмы также формируются на производстве. Монтажникам не приходится вырезать их в готовой стене и нарушать предусмотренную конструкцию панели.
Что контролируется во время монтажа

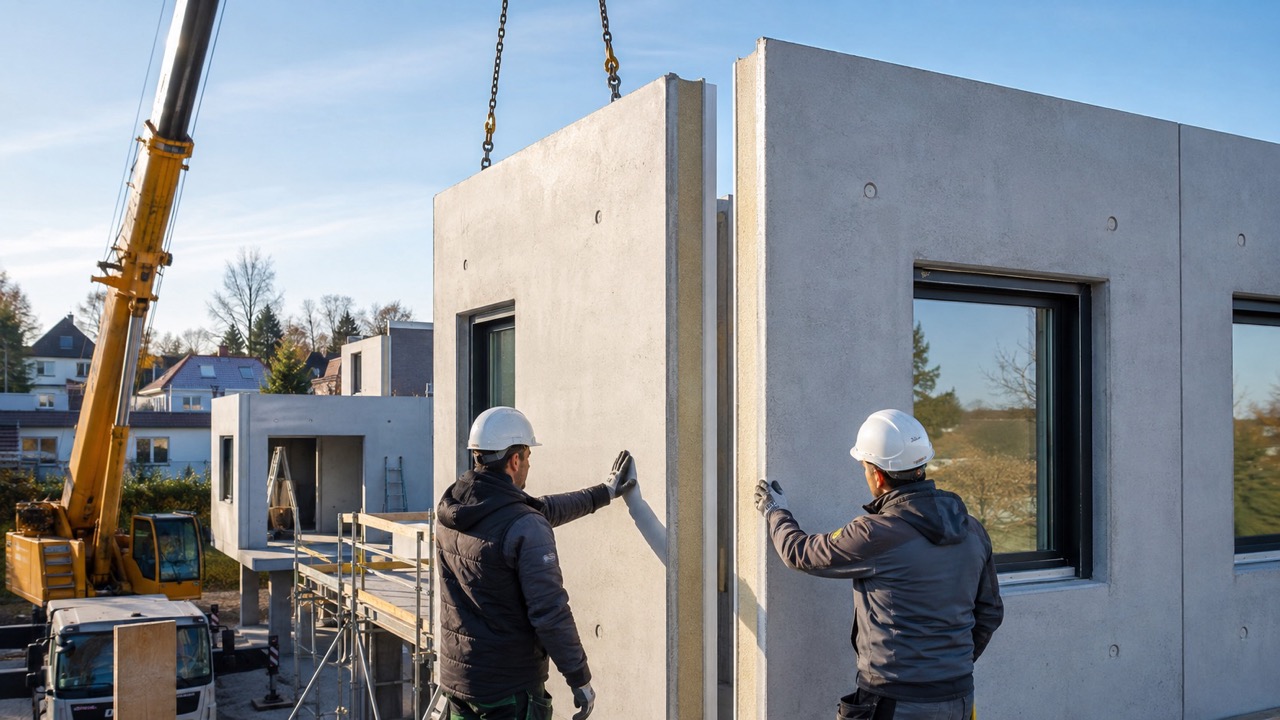

Несмотря на высокую заводскую готовность элементов, монтаж остаётся важной частью строительства. На площадке необходимо точно установить панели и выполнить соединения в соответствии с проектом.
Геометрия установки
Положение каждой панели проверяется в процессе сборки. Точная установка позволяет сохранить предусмотренную ширину соединений и правильную работу замковых узлов.
Состояние соединяемых поверхностей
Перед монтажом проверяется чистота рабочих участков. На поверхностях не должно быть льда, строительного мусора или загрязнений, способных помешать плотному соединению элементов.
Непрерывность уплотнения и утепления
Особое внимание уделяется углам, пересечениям швов и примыканиям. На этих участках сохраняется общий теплоизоляционный контур без случайных разрывов.
Соответствие проектным узлам
Материалы и порядок выполнения соединений нельзя произвольно менять на площадке. Монтаж проводится по проектным решениям, разработанным для конкретной стеновой системы.
Фотофиксация работ
Основные этапы сборки можно зафиксировать до закрытия соединений последующими конструкциями и отделочными материалами.
Как проверить качество готового теплового контура
После монтажа в доме не должно быть локального движения холодного воздуха из углов или линий соединения панелей. На внутренних поверхностях не должны появляться холодные полосы, конденсат или участки промерзания.
При необходимости тепловой контур можно дополнительно проверить тепловизором. Такое обследование проводят при достаточной разнице температур внутри и снаружи здания. Оно позволяет увидеть распределение температуры по поверхности стен и убедиться, что стыки работают штатно.
Стеновая система БЭНПАН проходит тепловизионный контроль. Проверяется не только основная площадь панели, но и зоны соединений, поскольку именно непрерывность всего контура определяет энергоэффективность готового дома.
Короткий чек-лист приёмки стыков
-
Панели установлены в соответствии с проектной геометрией.
-
Замковые соединения выполнены по технологии БЭНПАН.
-
EPDM-уплотнители установлены без разрывов и смещений.
-
Теплоизоляционный слой остаётся непрерывным в стыках и углах.
-
Примыкания окон и дверей выполнены по проектным узлам.
-
Материалы не заменялись без согласования с проектировщиком.
-
После закрытия контура из стыков не ощущается движение воздуха.
FAQ
Есть ли мостики холода в стыках панелей БЭНПАН?
Нет. В технологии БЭНПАН стыки спроектированы так, чтобы сохранить сплошной контур утепления. Замковые пазы, уплотнители и точная заводская геометрия исключают разрывы, через которые могли бы происходить локальные теплопотери.
Зачем сочетать панели БЭНПАН Апекс и БЭНПАН Премиум?
Разные типы панелей позволяют решить конструктивные, теплоизоляционные и фасадные задачи отдельных участков дома. При этом они используются как элементы единой стеновой системы и сохраняют непрерывность теплового контура.
Может ли через стык панелей поступать холодный воздух?
При соблюдении технологии монтажа воздушный канал в стыке не образуется. Герметичность обеспечивают конструкция соединения, EPDM-уплотнители и предусмотренный проектом порядок сборки.
Нужно ли дополнительно утеплять стыки после монтажа?
Самостоятельно изменять проектный узел или добавлять случайные материалы не требуется. Все слои соединения и порядок их устройства заранее определяются технологией строительства.
Можно ли проверить дом тепловизором?
Да. При подходящей разнице температур тепловизионное обследование помогает проверить равномерность теплового контура, включая углы, стыки и примыкания.
Есть ли различия температуры в зоне рёбер панели?
Термическое сопротивление отдельных участков конструкции может различаться. Однако тепловая защита оценивается по приведённому сопротивлению всей стены с учётом рёбер, креплений и других элементов. У стеновых панелей БЭНПАН этот показатель превышает нормативные значения, установленные для Московского региона.
Вывод
В домах БЭНПАН защита от продувания и мостиков холода обеспечивается не последующим ремонтом швов, а конструкцией всей стеновой системы. Заводская геометрия панелей, замковые соединения, EPDM-уплотнители и непрерывный слой утепления создают единый герметичный тепловой контур.
Совместное использование панелей БЭНПАН Апекс и БЭНПАН Премиум помогает решить конструктивные и фасадные задачи дома без разрывов теплоизоляции. Поэтому правильно собранный стык становится не слабым местом стены, а штатной частью энергоэффективной конструкции.
