Что такое
БЭНПАН

Ж/б панели БЭНПАН

БЭНПАН – это железобетонные ребристые утепленные панели, предназначенные для капитального домостроения. Ребра жесткости ж/б панелей БЭНПАН обращены внутрь; между ними оставлено пространство для проведения инженерных коммуникаций, которое затем закрывается гипсокартоном или другим листовым материалом.

Стеновые панели БЭНПАН

Железобетонная стеновая панель — это основной элемент технологии БЭНПАН, имеет двухслойную конструкцию, состоящую из наружного слоя фибробетона толщиной 50 мм и внутреннего теплоизоляционного слоя толщиной 60 мм. Выполняет роль как внешних, так и внутренних несущих стен, что обеспечивается ее структурной особенностью — ребрами жесткости.

Размер и форма железобетонной стеновой панели БЭНПАН, а также наличие оконных и дверных проемов определяются проектом. Технологические отверстия для прокладки инженерных коммуникаций предусматриваются на этапе производства. Максимальная высота панели может достигать 3,05 метра, а длина — 7 метров.

Фото ж/б панели БЭНПАН

Применение:

  • Наружная стеновая панель
  • Внутренняя стеновая панель
  • Цокольная панель

Габаритные размеры:

  • Высота – 1800, 2740, 3050 мм
  • Длина – в пределах от 450 до 7000 мм
  • Толщина – 260 мм

Используемые материалы:

  • Фибробетон – В30
  • Арматура класса А500С
  • Утеплитель – минеральная вата или пенополистерол
  • Металлический оцинкованный профиль 0,5 мм

Класс пожарной опасности материала – КМ0 (НГ)

Предел огнестойкости – REI 90

Вес ж/б панели – 250 кг/м2

Морозостойкость – F200

Коэффициент сопротивления теплопередаче - в пределах от 1,45 до 4,85 R*м2С/Вт (в зависимости от варианта используемого утепления)

Выпуск согласно ТУ 5831-001-54977622-2011

Плита перекрытия БЭНПАН

Плиты перекрытия БЭНПАН представляют собой двухслойную ребристую конструкцию, состоящую из наружного слоя фибробетона толщиной 50 мм и внутреннего теплоизоляционного слоя толщиной 40 мм. Плиты перекрытия БЭНПАН имеют продольные (с шагом 400 – 600 мм) и торцевые ребра жесткости (шириной в диапазоне 100 - 235 мм).

Технологические отверстия для прокладки инженерных коммуникаций предусматриваются на этапе производства. Ребра и полка плиты армируются стержневой арматурой класса А500 С и проволочной арматурой класса В500С.

Применение:

  • Плита перекрытия

Габаритные размеры:

  • Высота – 305 мм
  • Длина – 3000, 3600, 4200, 4800, 5400, 6000, 6600, 8000 мм
  • Ширина – 1200, 1800, 2400 мм

Используемые материалы:

  • Фибробетон – В30
  • Арматура класса А500 диаметром от 10 до 20 мм
  • Утеплитель – минеральная вата, пенополистирол
  • Металлический оцинкованный профиль 0,5 мм

Класс пожарной опасности материала – КМ0 (НГ)

Предел огнестойкости – REI 60

Вес ж/б панели – 320 кг/м2

Морозостойкость – не ниже F200

Расчетная нагрузка – 4,0 кПА, 6,0 кПА, 8,0 кПА

Выпуск согласно ТУ 5842-002-54977622-2013

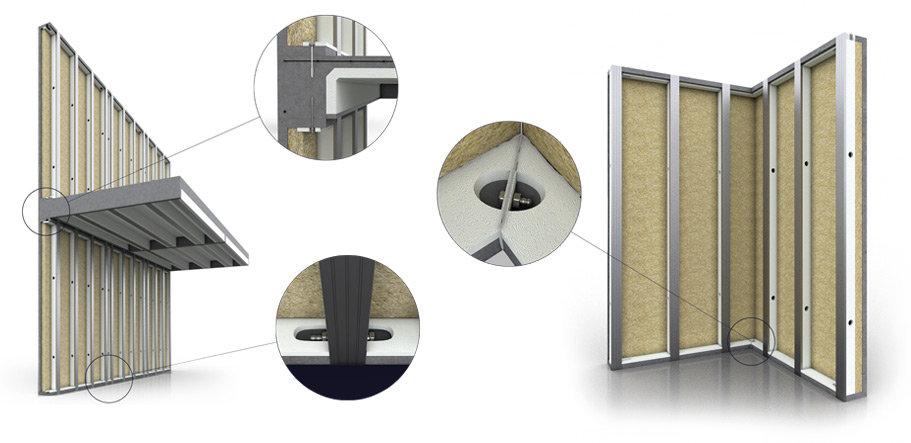

Соединение ж/б панелей БЭНПАН

Соединение стеновых панелей между собой осуществляется при помощи оцинкованных болтов, которые ввинчиваются в инсталлированные закладные детали.

Связи плит перекрытий со стеновыми панелями осуществляется при помощи анкер-шурупов производства фирмы HILTI.

Данный способ соединения ж/б панелей позволяет исключить зависимость от погодных условий и значительно увеличить скорость монтажа.
